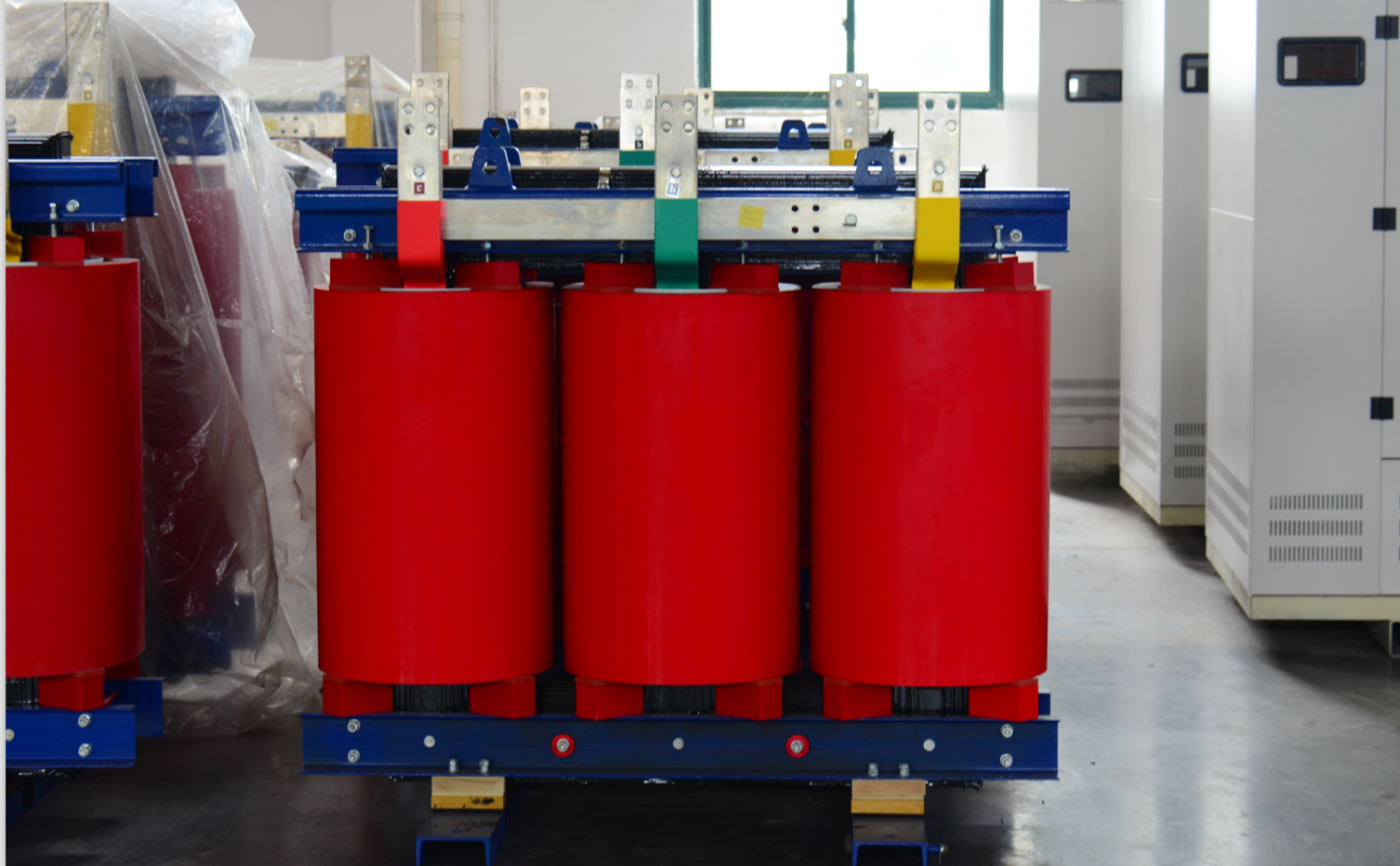

　　干式變壓器就是指鐵芯和繞組不浸漬在絕緣油中的變壓器。干式變壓器的型號如何劃分呢

　　例如，(SCB10-1000KVA/10KV/0.4KV):S的意思表示此變壓器為三相變壓器，如果S換成D則表示此變壓器為單相。C的意思表示此變壓器的繞組為樹脂澆注成形固體。B的意思是箔式繞組，如果是R則表示為纏繞式繞組，如果是L則表示為鋁繞組，如果是Z則表示為有載調壓(銅不標)。10的意示是設計序號，也叫技術序號。1000KVA則表示此臺變壓器的額定容量(1000千伏安)。10KV的意思是一次額定電壓，0.4KV意思是二次額定電壓。

　　電力變壓器產品型號其它的字母排列順序及涵義。

　　(1)繞組藕合方式，涵義分：**(不標);自藕(O表示)。

　　(2)相數，涵義分：單相(D);三相(S)。

　　(3)繞組外絕緣介質，涵義分;變壓器油(不標);空氣(G)：氣體(Q);成型固體澆注式(C)：包繞式(CR)：難燃液體(R)。

　　(4)冷卻裝置種類，涵義分;自然循環冷卻裝置(不標)：風冷卻器(F)：水冷卻器(S)。

　　(5)油循環方式，涵義：自然循環(不標);強迫油循環(P)。

　　(6)繞組數，涵義分;雙繞組(不標);三繞組(S);雙分裂繞組(F)。

　　(7)調壓方式，涵義分;無勵磁調壓(不標)：有載調壓抑(Z)。

　　(8)線圈導線材質，涵義分：銅(不標);銅箔(B);鋁(L)鋁箔(LB)。

　　(9)鐵心材質，涵義;電工鋼片(不標);非晶合金(H)。

　　(10)特殊用途或特殊結構，涵義分;密封式(M);串聯用(C);起動用(Q);防雷保護用(B);調容用(T);高阻抗(K)地面站牽引用(QY);低噪音用(Z);電纜引出(L);隔離用(G);電容補償用(RB);油田動力照明用(Y);廠用變壓器(CY);全絕緣(J);同步電機勵磁用(LC)。

　　變 壓 器 型 號

　　變壓器的型號通常由表示相數、冷卻方式、調壓方式、繞組線芯等材料的符號，以及變壓器容量、額定電壓、繞組連接方式組成。請問下列電力變壓器型號代號含義是什么?

　　D S J L Z SC SG JMB YD BK(C) DDG

　　D-單相 S-三相 J-油浸自冷 L-繞組為鋁線 Z-又載調壓 SC-三相環氧樹脂澆注

　　SG-三相干式自冷 JMB-局部照明變壓器 YD-試驗用單相變壓器 BF(C) -控制變壓器(C為C型鐵芯結構) DDG-單相干式低壓大電流變壓器

　　注：電力變壓器后面的數字部分：斜線左邊表示額定容量(千伏安);斜線右邊表示一次側額定電壓(千伏)。

　　例如1：SJL-1000/10，為三相油浸自冷式鋁線、雙線圈電力變壓器，額定容量為1000千伏安、高壓側額定電壓為10千伏

　　電力變壓器的型號表示方法:基本型號+設計序號--額定容量(KVA)/高壓側電壓

　　例如2:S7-315/10變壓器

　　即三相(S)銅芯10KV變壓器,容量315KVA,設計序號7為節能型.

　　例如3：scr9-500/10，s11-m-100/10

　　S--三相 C--澆注成型(干式變壓器) r纏繞型 9(11)--設計序號 500(100)--容量(KVA) 10--額定電壓(KV) m--密閉

　　型號含義： SCZ(B)9-XXXX/** SC--三相固體成型 (環氧澆注) Z--有載調壓 B--低壓箔式線圈 9--性能水平代號 XXXX--額定容量(kVA) **--額定高壓電壓(按額定值填入)變壓器繞組數+相數+冷卻方式+是否強迫油循環+有載或無載調壓+設計序號+“-”+容量+高壓側額定電壓組成。

　　例如4：SFPZ9-120000/110

　　指的是三相(雙繞組變壓器省略繞組數，如果是三繞則前面還有個S)雙繞組強迫油循環風冷有載調壓，設計序號為9，容量為120000KVA，高壓側額定電壓為110KV的變壓器。

　　例如5： SCB9-2000/10

　　SC----三相固體成型(環氧澆注)

　　B-----低壓箔式線圈

　　9-----性能水平代號

　　2000--額定容量

　　10----額定高壓電壓

　　例如6：SCB9-2000/0.4~0.23 Dyn11

　　此為干式變壓器的型號表示 S是代表三相; C代表環氧樹脂澆注絕緣; B配電變壓器; 2000是容量KVA ; 0.4-0.23KV低壓側額定線電壓、額定相電壓; Dyn11　接線方式表示的是一次側三相三角形接線，低壓側星形接線，低壓側線電壓為11點，即：低壓側線電壓超前高壓側線電壓30度。

　　對于干式變壓器的型號劃分，你看懂了嗎?
